Der NodeESP ist ein Experimentier- und Entwicklungsboard für den Bereich IoT und Hausautomatisierung. Die vorprogrammierte Firmware mit integrierter Webseite erlaubt es Ihnen, einfache Konfigurationen vorzunehmen und Programme und Anwendungen kinderleicht in einem Menü auszuwählen. So können Sie durch wenige Mausklicks das Board als smarten Schalter, buntes Licht oder Raumklimasensor konfigurieren und mit anderen Geräten in Ihrem Heimnetz verbinden. Für eigene individuelle Projekte lässt sich das Board außerdem über die Arduino IDE programmieren.

Spezifikationen:

  • ESP32 (32-Bit-Mikrocontroller mit zwei Prozessorkernen)
  • 4 MB Flash Speicher für Programme und Daten
  • Schnelles WLAN (bis zu 150 Mbit/s)
  • Bluetooth / Bluetooth LE (4.2)
  • WPS Funktion zum einfachen Verbinden mit dem Heimnetz
  • CH340G USB-to-Serial Chip
  • Onboard RGB-LED für Statusanzeigen oder direkte Ansteuerung
  • Onboard MicroSD-Kartenslot
  • Steckerbuchse für portable Stromversorgung
  • Steckboard kompatibel

Technische Daten NodeESP

MikrocontrollerESP32 (D0WD)
CPUXtensa Dual-Core 32-bit LX6(240 MHz, bis zu 600 DMIPS)
SRAM520 kB
Flash Speicher4 MB
WLAN802.11 b/g/n
Bluetoothv4.2 BR/EDR and BLE
I/0 Pins26 frei programmierbare GPIO Pins
ADC16 x ADC Pins (12-bit, SAR ADC)
DAC2   x DAC Pins (8-bit)
PWM16 x PWM Pins (Frei wählbar, bis zu 16-bit)
Touch10 x Touch Pins (Kapazitiv)
·       Kommunikation4x SPI, 2x I²C, 3x UART, 2x I²SIR-Remote Controller, CAN-BUS 2.0,Ethernet MAC interface
·       SonstigesHall Effekt Sensor, Temperatur Sensor,

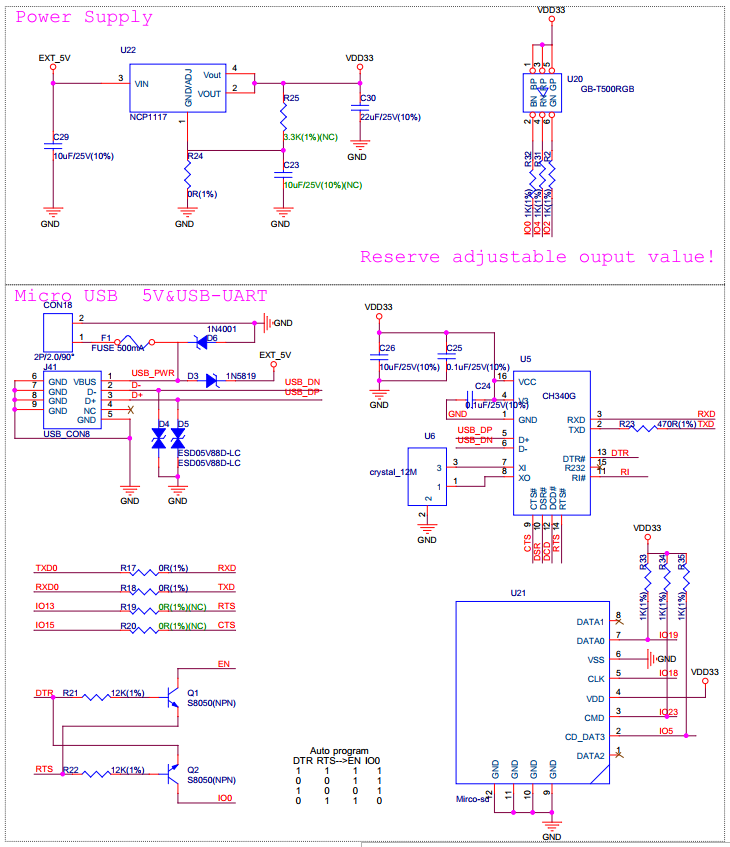

Auszug aus dem Schaltplan

Es kam oft die Frage auf, ob ich de Schaltplan veröffentlichen könnte. Ich habe den Schaltplan allerdings nicht selbst gezeichnet, weswegen gerade noch ungeklärt ist, ob es mir überhaupt erlaubt ist, den Schaltplan zu veröffentlichen. Als Kompromiss veröffentliche ich hier zunächst einen Teil des Schaltplans. Dieser Auszug zeigt unter anderen die Verschaltung der SD-Karte und der RGB-Led.

Schaltplan Auszug
Schaltplan Auszug
