Treiber- NanoESP & Pretzelboard

23.08.2015 · 1 Minute · Fabian Kainka | Übersetzungen:

Damit das Board an Ihrem PC funktionieren kann, benötigen Sie einen Treiber für den USB-to-Serial Wandler CH340G. Diesen können Sie die hier

Windows (ab Windows 98 bis Windows 10, 32-Bit/64-Bit)

Linux Version

Android Version

Mac Version **(**Hinweis für MAC-Nutzer: Seit Mac OS Sierra scheint es vermehrt Probleme mit dem Treiber zu geben. Es gibt noch keinen offiziellen Treiber vom USB-Chip Hersteller. Allerdings finden Sie hier zwei Links mit alternativen Versionen: https://github.com/jimaobian/CH34x_Install_V1.3/blob/master/CH34x_Install_V1.3.zip https://github.com/adrianmihalko/ch340g-ch34g-ch34x-mac-os-x-driver )

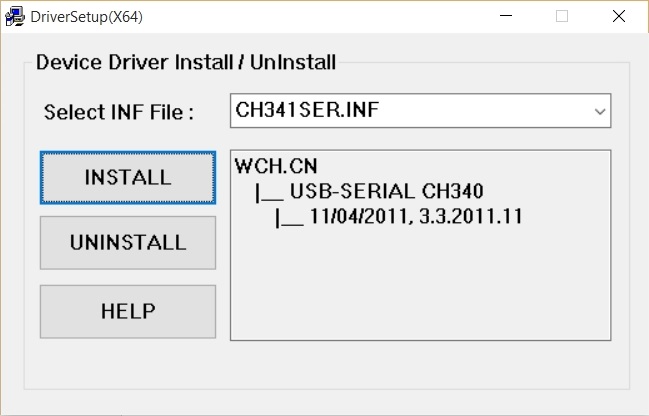

herunterladen. In der Windows Version befindet sich in dem Zip-Ordner eine Setup.exe-Datei, die Sie ausführen müssen. In dem Fenster müssen Sie dann auf Install klicken.

Nach einer Erfolgsmeldung können Sie das Preztelboard (NanoESP) anstecken und der Treiber wird automatisch gefunden.

108 Kommentare

Die Kommentarfunktion ist geschlossen. Die Kommentare stammen aus der früheren WordPress-Seite.

mt · 04.11.2015, 18:33

Hab leider Probleme mit MacOS El Capitan. Ich nehme an, dass es an den Sicherheitseinstellungen liegt. Eine Suche im Internet liefert unterschiedlichste Anleitungen neueren und älteren Datums. Leider hab ich es nicht geschafft. Gibt es eine aktuelle Anleitung zu obigem Treiber?

Ra · 07.11.2015, 14:56

Die Probleme habe ich leider auch. Für Yosemite gibt es wohl eine Lösung: http://kiguino.moos.io/2014/12/31/how-to-use-arduino-nano-mini-pro-with-CH340G-on-mac-osx-yosemite.html Für El Capitan ist der neue Treiber lt. der o.g. Seite in Arbeit. Vielleicht wird er ja pünktlich zum 1.12 fertig, aber ich glaube da nicht dran und versuchs weiter mit meinem Windows Laptop, aber selbst da hakt es, nervig.

Ra · 07.11.2015, 15:40

o.k., den Treiber für El Capitan bekommt man schonmal (wenn auch sehr umständlich) installiert: http://tzapu.com/2015/09/24/making-ch340-ch341-serial-adapters-work-under-el-capitan-os-x/ Jetzt gibts leider immer noch, genauso wie auf dem Windows-PC beim Hochladen die Meldung: stk500v2_ReceiveMessage(): timeout

Ra · 07.11.2015, 17:15

Jetzt gehts!!!!! Ich hatte das falsche Board eingstellt (mega statt nano)

kusmi · 12.11.2015, 11:34

Ja der Workaround für El Capitan scheint technisch zu funktionieren - allerdings hebelt man damit die Sicherheitsfunktionen des Betriebssystem aus. Für alle Kernel-Extensions des Systems… Lieber wäre mir auch ein "offizieller" Treiber, der signiert etc. ist.

Kay · 14.11.2015, 17:10

Hi Ra, der Treiber funktioniert also auf El Capitan auch ohne Meldung?

Ra · 16.11.2015, 02:18

Ja, läuft bestens ohne Fehlermeldung. Wie schon beschrieben, setzt die Installation aber leider einige Sicherheitsmechanismen von OSX ausser Kraft.

mt · 17.11.2015, 12:18

Da schließe ich mich an. Mir wäre auch ein offizieller, signierter Treiber lieber!

Ra · 18.11.2015, 22:18

Also heute noch mal gegoogelt und diesen hier angeblich offiziellen Treiber ausgemacht: http://blog.sengotta.net/signierter-mac-os-treiber-fuer-winchiphead-ch340-seriell-wandler/ Ich habe ihn nicht getestet, also auf eigene Gefahr!

Björn · 19.11.2015, 18:08

Der ist nicht nur angeblich offiziell, er ist es. Ihr könnt unter OSX auch gerne die Signatur checken. Ansonsten gibt es auch noch den signierten Codebender Treiber für den CH340.

Sunny · 29.11.2015, 13:24

Ich habe nun schon einige Zeit herumexperimentiert. Natürlich laufen bei mir die System, welche problematisch sind (Mac el captain, Windows 10). Unter Windows hat die Installation des Treibers zumindest schon etwas gebracht und die IDE kommuniziert mit dem Board, Sketches werden hochgeladen und auch ausgeführt. Allerdings reagiert das Board nicht auf die AT Befehle. Nach einem Anschluss oder Änderungen der Kommunikationsparameter erschienen nur drei Zeilen. Nachdem ich einen Sketch geladen hatte, der aller 5s "AT\r\n" ausgedruckt hatte, kommt auch das nicht mehr. Hat jemand ähnlich Erfahrungen oder steckt da nur ein dummer Anfängerfehler dahinter?

Marcus Moeller · 01.12.2015, 09:25

Ich musste unter einem aktuellen Archlinux mit 4.2er Kernel eine neuere Version des Treibers herunterladen, da dieser sonst nicht compiliert. Die jeweils aktuellste Version findet man hier: http://www.wch.cn/download/CH341SER_LINUX_ZIP.html

Carsten Binder · 01.12.2015, 14:57

Klasse bei funktioniert es jetzt (Windows 7). Habe ein USB Kabel gefunden und das Board angeschlossen (2 blaue und eine rote LED leuchteten). Rechner hat jedoch das Board nicht automatisch erkannt. Also den Treiber von dieser Seite geladen und manuell installiert (wurde bei mir COM12 anstatt COM1). Sketch von heute hochgeladen und mit dem seriellen Monitor die Befehler ausprobiert (AT. AT+ GMR ohne Leerzeichen). ohne die Webseite geht es nicht! Ich fänd es übrigens schade, wenn auf der Web-Seite nur das Kapitel eines Tages stünde (Ich habe nich jeden Tag Zeit :-( ).

Markus · 01.12.2015, 15:11

Hallo, ich komme leider nicht vorwärts. Habe das Programm und den in den Kommentaren empfohlenen Treiber für Windows heruntergeladen. Auf dem seriellen Monitor wird angezeigt: Baudrate OK Config OK Configuration succesfull Server OK Alle angegebenen Befehle mit AT funktionieren nicht, das Board leuchtet außerdem rot und blau und nicht grün. Kann mir jemand helfen, was ich falsch gemacht habe oder was mir noch fehlt? Ich bin übrigens erst 12 Jahre und weiß nicht, ob ich das hier schaffe.

fk · 01.12.2015, 15:19

Hi, das sieht so aus als ob die Kommunikation mit dem Board schon mal funktioniert. Allerdings hast du wohl noch nicht das heutige Programm auf das Board geladenen. Dazu musst du das im dem Text verlinkte Programm runterladen, in Arduino öffnen und dann mit dem Button Upload auf den Controller Übertragung. Dann sollte es funktionieren :)

Markus · 01.12.2015, 16:24

Hallo fk, vielen Dank für Deine Hilfe. Ich habe das Programm erst einmal deinstalliert und dann von vorn angefangen… Mit dem Treiber aus den Kommentaren oben hat es dann prima funktioniert. Das Hochladen hatte ich beim ersten Mal nicht gemacht, das war der Fehler, den Du erkannt hast. Jetzt bin ich dabei, das Board mit den WLAN-Netzwerken zu verbinden und dann habe ich alles für heute geschafft! Vielen Danknnich mal!

Henry · 01.12.2015, 18:04

Wie installiert man Programme manuell?

Matthias · 01.12.2015, 20:03

Hallo, bekomme das Gerät leider nicht zum Laufen. Treiber heruntergeladen und installiert. Gerät wird aber nicht erkannt. Gerätemanager zeigt folgende Fehlermeldung: Dieses Gerät wurde angehalten, weil es Fehler gemeldet hat. (Code 43) Windows 7/64Bit Hat jemand eine Idee oder das gleiche Problem? Grüße Matthias

herbert · 01.12.2015, 21:43

ja, ne klar. nur alle sicherheitsmechanismen auhebeln, um dann irgendwas zu installieren, wovon kein mensch überprüfen kann, was das ist. Conrad! hätte man das nicht vorher überprüfen können? Oder auf die Verpackung schreiben? Windows only. Machen Sie bitte eine klare Anleitung, welche Treiber funktionieren und wo man sichere herbekommt. Oder investieren Sie in eine signierte Version. Dieses Rästelraten ist eine Unverschämtheit.

Harry · 01.12.2015, 22:13

Hallo, bin spät dran. Arduino Hourly Build 1.6.7 Treiber für USB ist installiert. Der Sketch lässt sich nicht laden. Serieller Monitor lässt sich nicht laden. Fehlermeldung: "Port busy" Kann mir bitte jemand helfen? Grüße Harry

Christian · 02.12.2015, 07:59

Habe leider genau das selbe Problem wie Matthias: "Hallo, bekomme das Gerät leider nicht zum Laufen. Treiber heruntergeladen und installiert. Gerät wird aber nicht erkannt. Gerätemanager zeigt folgende Fehlermeldung: Dieses Gerät wurde angehalten, weil es Fehler gemeldet hat. (Code 43) Windows 7/64 Bit Hat jemand eine Idee oder das gleiche Problem? Grüße Matthias" —-ja—!!!!!! Mein Windows 7 prof. ist jedoch die 32bit Version und läuft auf einem Asus Extensa 5220. Es ist schade, daß es schon bei diesem ersten Schritt scheitert. Wirft kein gutes Bild auf die Verantwortlichen. Christian

Ra · 02.12.2015, 10:14

Ist das Board auch angesteckt bei der Installation? Ist es auch das richtige Kabel? Ich hatte auch lange mit einem falschen herumprobiert, da man das nicht direkt sehen kann. Viele Kabel sind nur zum laden, können aber keine Daten übertragen. Ansonsten nochmal unter den Kommentaren von Tag1 schauen, da gibts massig Tipps von anderen Usern.

Christian · 02.12.2015, 11:33

Ich habe auf alles geachtet und gestern den halben Tag mit der vergeblichen Treiberinstallation verbracht. M.E. könnte es mit dem Treiber, den die Arduino Software mit installiert und welche ich zugelassen habe, zusammenhängen. Doch wie wird man den wieder los? Eine Neuinstallation der Arduino Software hat nach der Neuinstallation wieder die selben Voreinstellungen, die ich gewählt hatte.

Siri · 02.12.2015, 17:33

Gestern lief zumindest Arduino, heute nicht mehr. Der Treiber lässt sich auch nicht installieren. Da kommt eine Meldung, man soll es von Hand installieren, schließt dann aber. Letztes Jahr habe ich mir ein Arduino Uno gekauft. Alles lief ohne Probleme. Software und Hardware sofort, ohne Vorkenntnisse. Wenn jeder Tag so deprimierend ist, dann ist das für mich keine Freude. Ich verschenke das Ding morgen und bin raus. Das macht absolut keinen Spaß, obwohl ich Fan von Arduino und IOT bin.

fk · 02.12.2015, 17:53

Der in den Kommentaren und im Artikel verlinkte Treiber (http://blog.sengotta.net/signierter-mac-os-treiber-fuer-winchiphead-ch340-seriell-wandler/) ist laut angaben der Nutzer signiert und erfordert nicht das Aushebeln von Sicherheitsmaßnahmen.

fk · 02.12.2015, 17:54

Hi, viele haben geschrieben, dass es am Kabel liegen kann. Hast du ein alternatives Kabel versucht?

fk · 02.12.2015, 17:57

Was bedeutet Arduino läuft nicht? Meinst du die Software oder das Board? Kannst du mir evtl. einen Screenshot von der Meldung schicken, damit ich weiß worum es geht?

Ra · 02.12.2015, 18:04

Löschen könntest Du den wahrscheinlich im Gerätemanager. Schau mal die neue Anleitung an, da steht was darüber drin: http://fkainka.de/schnellstart-mit-dem-nanoesp-fuer-arduino-neulinge/

Christian · 02.12.2015, 18:07

Hallo Fabian, darf ich doch hoffentlich sagen, denn ich bin im Alter Ihres Vaters. Ich habe jetzt alles getan, um den Treiber für das Board, bzw. das Wifi Modul zu installiere. Das Board wird z. T. angesprochen über die Arduino Software, jedoch das Wifi Modul nicht. Alle Versuche den Treber korrekt zu installieren waren vergeblich, er wird im Gerätemanager immer mit gelbem Ausrufezeichen markiert. Am Kabel liegt es sicher nicht!

Christian · 02.12.2015, 18:56

Wo steht, wie man die Treiber löschen kann? : http://fkainka.de/schnellstart-mit-dem-nanoesp-fuer-arduino-neulinge/ Hier jedenfalls nicht.

fk · 03.12.2015, 00:05

Hi, war es das Programm vom ersten Tag das die AT-Befehle ausgegeben hat? Kommen die AT's dauerhaft?

fk · 03.12.2015, 00:12

Hi, nach dem Hochladen des ersten Programms von Tag 1, gibt es da keine Ausgabe im Seriellen Monitor? ist die Baudrate auf 19200 eingestellt? blinkt eine rote LED beim Senden von Kommandos?

Christian · 03.12.2015, 08:21

Hallo Fabian, nach hochladen des 1. Programms und manuellem öffnen des seriellen Monitors mit den Einstellungen 19200 baud und CR und NL gibt es keine Meldung auf dem Monitor. Nach Eingabe von AT antwortet der ser. Mon. mit OK. Nach Eingabe von AT+GMR erscheint eine Zahl auf dem ser. Mon. Alle anderen AT Befehle werden mit einem Error beantwortet. Ein offenes Wlan mit dem o.a. Namen wird angezeigt. Folgendes steht fest: Die beiden Kabel, die ich ausprobiert habe, funktionieren bei einer Datenübertragung an anderen Geräten (z.B. Nokia Handy) einwandfrei. Der von dieser, Deiner, Homepage heruntergeladene Treiber läßt sich auf meinem Laptop nicht einwandfrei installieren, andere Treiber scheinen zu stören. Nur wie soll ich die betreffenden herausfinden?

fk · 03.12.2015, 09:52

Hi, das USB-Kabel funktioniert schon mal und das Board antwortet auf die AT-Befehle, also ist auch die Kommunikation zwischen Modul und Arduino-Controller nicht gestört. Wichtig beim eingeben der Kommandos ist die genaue Schreibweise, also vor allem alles Groß und kein Leerzeichen am Ende des Befehls (ist mir häufig beim Kopieren passiert). Eine ältere Arduino-Version kann ebenfalls Probleme verursache, das die SoftwarSerial-Library dann veraltet ist. Deswegen min Arduino 1.6.5 verwenden. Interressant wäre ausserdem was passiert, wenn der Serielle Monitor offen ist, und du auf den Reset Button auf dem Board drückst.

Le · 03.12.2015, 10:51

Hallo, etwas zu spät dran versuche ich meinen Arduino zum Laufen zu bringen aber es funktioniert nicht. Es blinkt ein rotes Licht. Installiert habe ich die oben angezeigten Treiber, so dass USB-Serial CH340 (COM1) angezeigt wird, allerdings mit Code 52 Fehler; es könne die Signatur nicht überprüfen. Ich arbeite mit Windows7, 64bit. Hätten Sie irgendeinen Tipp, was ich noch probieren könnte? Danke!!

Matthias · 03.12.2015, 11:48

Hi, habe unterschiedliche Kabel getestet. Eines davon war wirklich nur zum Laden geeignet und hat daher beim Anstecken an den PC auch keinerlei Reaktion verursacht. Bei allen anderen wird angezeigt, dass das Gerät nicht erkannt wurde. Getestet habe ich inzwischen auf drei Windows 7 Notebooks (Lenovo und Acer) und auf einem Windows XP Notebook. Bei allen Geräten das gleiche Verhalten. Ich gehe inzwischen von einem Defekt des Boards aus und habe Conrad auch schon kontakiert. Bisher ohne Antwort, was den Gedanken eines Adventskalenders ruiniert. Grüße Matthias

fk · 03.12.2015, 13:17

Hi, Den Treiber hast du erfolgreich installiert?

Christian · 04.12.2015, 05:26

Nach Hochladen des Sketches und öffnen des ser. Monitors passiert gar nix, nix wird angezeigt, nur die selbe Reaktion wie bei Matthias im unteren Teil der Arduinosoftware mit den Fehlermeldungen. Ein Drücken der Resettaste auf dem Board bewirkt nichts. Die auf dem Board befindlichen LEDs leuchten konstant. Jetzt habe ich die Faxen dick– das Board geht zurück an Conrad. Ich bin raus.

fk · 04.12.2015, 10:00

Hi, hast du den Treiber mit Adminrechten installiert? Ansonsten würde ich versuchen, den hier verlinkten Treiber einfach noch einmal zu installieren. Ich habe im Internet einen Artikel gefunden, der dir vielleicht helfen kann: http://www.solvusoft.com/de/errors/ger%C3%A4te-manager-fehler/microsoft-corporation/windows-operating-system/code-52/

Werner Riegler · 04.12.2015, 18:08

OSX 10.9.5 (Mavericks) sollte der Treiber auch funktionieren ? Soll der Bausatz angeschlossen sein während der Installation? Dürfen andere USB Plätze verwendet werden während der Installation (Kabellose Tastatur) ? ‘ls /dev/tty*’ … tty.wchusbserial ist nicht sichtbar … any ideas? thx Werner

Thorben · 04.12.2015, 18:18

Hallo, alle Versuche auf win10 den Treiber zu instalieren enden in der Nachricht: Driver install failure! Habe den Kompatibilitätsmodus und mit Adminrechten ausprobiert. Hat jemand eine Idee was verkehrt ist.

Jakob · 05.12.2015, 09:34

Hallo, habe den Treiber unter Windows8.1 erfolgreich installiert, kann aber unter Arduino keinen Port auswählen (Feld ist grau). Was mache ich falsch? Danke schon mal im Voraus für eure Hilfe!

Werner · 05.12.2015, 11:22

Kann es sein, dass diese Treiber nur für USB 2 Ports funktionieren, und nicht für die USB 3 (hab nur solche) ?! Habe alle OSX Treiber Varianten durch - nix - nada … (OSX 10.9.5 Mavericks) kein /dev/tty.c* irgendwas … auch nichts unter kextstat | grep -v "apple" … oder unter /System/Library/Extensions … ausser drwxr-xr-x 3 root wheel 102 25 Dez 2013 usb.kext selbst Kann mir jemand sagen, wie ich erkennen kann, ob sich diese Treiber sonst noch irgendwo eingenistet haben könnten, und ich die wieder los werde ?! (mich beschleicht ein ungutes Gefühl …) http://www.heise.de/ct/hotline/Mac-OS-Treiber-loswerden-1183265.html ist da jetzt auch nicht sonderlich hilfreich … Insgesamt ein sehr schönes Beispiel, was mit dem "Internet der Dinge" noch so alles auf uns zu kommen wird, finde ich … ;-) thx Werner

matzotti · 06.12.2015, 11:03

Hallo zusammen, fange jetzt etwas verspätet an. Ich habe auf Windows 10 auch das Problem, dass die Lampen bei der Verbindung dauerhaft leuchten. Treiberinstallation sagt mir etwas mit "The drive is succesfully Pre-installed in advance", d.h. der Treiber sollte schon installiert sein,allerdings sehe ich im Gerätemanager nur die RIM Virtual serial portsals COM-Anschlüsse. Im IDE erhalte ich keine Verbindung mit dem Board beim starten des seriellen monitors ("Port busy") , bzw. beim hochladen (can't open device). Kann mann auch alternativ einen anderen Treiber manuell installieren ? Gruß matzotti

Hartmut · 06.12.2015, 12:11

Bei mir (Windows 7, x64) war der Treiber zunächst auch nur "pre-instlled". Als ich das Board dann eingesteckt habe, wurde aber genau dieser Treiber dann als passend gefunden. Viellecht probierst Du einmal, den Treier bei eingestecktem Board neu zu installieren.

Ra · 06.12.2015, 14:34

USB 3 ist kein Problem, habe ich auch nur. Gerät ist auch angeschlossen und den 'anderen signierten Treiber ' benutzt?

Martin · 06.12.2015, 23:48

Yabadabadooo und Juhui: Endlich spricht auch mein Arduino mit meinem Windows. Was bei mir geholfen hat? ein einfaches Zurücksetzen jeglicher USB Devices mit dem Devcon.exe Befehl: C:\Devcon.exe remove =USB C:\Devcon.exe rescan =USB Von hier hatte ich den Tipp dazu (sorry für den Querverweis, doch das hat mir dann schlussendlich weiter geholfen. Somit fröhne ich hier die Weitergabe an andere): http://www.com-magazin.de/tipps-tricks/usb/usb-einstellungen-unter-windows-zuruecksetzen-891023.html Danach wurden sämtliche USB Devices neu eingelesen. So auch endlich auch der Arduino ;-) Ich hoffe mit meinem Querverweis nicht etwa gegen die Grundsätze verstossen zu haben. Doch in Anbetracht meiner intensiver Fehlersuche möchte ich meine Erkenntnisse möglichst auch anderen weiter geben. Auf jeden Fall vielen Dank allen Entwicklern wie auch Kunden, welche sich hier innig austauschen, um kleinere wie auch grössere Hürden zu überwinden. Denn: nur zusammen sind wir so gut wie niemand anders ;-) Martin

Das_Sams · 25.01.2016, 10:21

also ich habe 4.0.5 und da ist der Treiber schon dabei. D.h. mit 'nem default Kernel aus so einer Endverbraucher-Distro wie z.B. Ubuntu schließt man das Ding an und gut. Wenn Du Deinen Kernel selber baust machst Du make menuconfig und gehst unter device drivers - usb support- usb serial converter support und wählst den Treiber USB Winchiphead CH341 Single Port Serial Driver aus, am besten als Modul damit Du nicht den ganzen Kernel bauen musst. Dann beenden und dabei speichern. make modules&& make modules_install baut die neuen module und modprobe ch341 lädt das modul. Jetzt kannst Du noch die udev.rules anpassen damit das modul automatisch geladen wird wenn das Ding dran steckt. Ich weiß die ID nicht, weil mein Pretzelboard noch nicht hier ist. So 'ne Probleme wie unter Windows und OS X wird es sicher nicht geben. In irgendeinem Hackspace werden den Leuten, die uC programmieren lernen wollen, deshalb sogar Linux-Live-CDs gegeben - gleich mit den entsprechenden tools.

R. Quinter · 17.02.2016, 21:58

Guten Tag Ich erhalt auf beiden PC von mir mit Windows 10 die gleiche Fehlermeldung Unbkanntes USB-Gerät Fehler bei der Anforderung einer Gerätebeschreibung Den Treiber habe ich ordnungsgemäss installiert. Wo liegt der Fehler? Beim einstecken des Bordes brennen eine Rote-LED und 2 Blaue-LED.

DIY-Joe · 21.10.2016, 09:41

Ich habe nun 2 Tage lang versucht das Prentzel Board zu installieren:

Variante Win7 64bit Treiber von dieser Seite, board wird nicht erkannt. ABER Ein Adruinoo Uno wird ohne Probleme erkannt. Tools wie devcon.exe versucht, führen aber auch zu nix.Außer Neustart und dem Identischen verhalten wie vorher. (Kabel getauscht mehrfach, letztendlich das gleiche Kabel wie beim Win7 Rechner wo es erkannt wird).
Variante Win 10 64bit Treiber von dieser Siete, board wird nicht erkannt. Aber ein Arduino UNo, Mega usw. werden als COM3 (Bsp.) erkannt. Gleiches Vorgehen wie bei Win7, kein Erfolg.Auch bei installiertem Board und nicht installiertem Board…. 3 Variante Win XP 32bit (leider die lahmste Krücke die ich habe) Board wird erkannt, Serieller Monitor funktioniert, AT+GMR bringt als Rückmeldung +GMR 7.62.00 AT+RST bringt ERROR. ATE0 bringt OK ATE1 bringt OK AT+CWMODE? bringt ERROR So nun das Prenzel Board gegen ein anders getaauscht weil ich vor 3 Monaten das gnaze auch schon versucht hatte und mir dann irgendwann frustriert ein neues gekauft habe. Ergebnis wie oben. 100% identisch. Arduino IDE ist 1.6.12 Wer kann helfen?

fk · 21.10.2016, 15:42

Hallo, das ist sehr ungewöhnlich. Ich selbst habe schon sowohl mit Win7 als auch Win10 und auch 64-Bit gearbeitet und hatte mit dem oben verlinkten Treiber noch nie Probleme. Auch die Arduino Version ist derzeit bei mir die gleiche. Was besonders seltsam ist, ist die Ausgabe nach dem GMR-Befehl zur Firmware-Versionsausgabe. Wo wurde das Board denn gekauft?

DIY-Joe · 21.10.2016, 15:48

Ich habe beide bei Franzis gekauft, einmal Maker Kit Internet of Thinks und vorher die kleinere Ausführung. In Summe jetzt um die 80 € investiert und nix läuft. Auf 3 Rechnern mit unterschiedlichen BS.

fk · 21.10.2016, 15:59

Es gibt noch die zwar unwahrscheinliche aber mögliche Option, dass du zwei mal ziemliches Pech mit den Boards gehabt hast. Wenn du mir (am Besten über die Mail-Adresse im Impressum) eine Nachricht mit deiner Adresse schreibst, schicke ich dir ein neues Board für weitere Tests zu.

Patrick · 25.10.2016, 08:56

Hallo, ich habe gerade ein Problem bei der Installation des Treibers. Ich Arbeite unter Linux/Debian Jessie (Kernel 3.16.0-4-amd64). Beim "make" wird die Funktion "interruptible_sleep_on" nicht erkannt. Meine Suche bei Google hat nur hervorgebracht das die Funktion deprecated ist, allerdings habe ich keine Lösung für das Problem gefunden. Hat jemand von euch eine Möglichkeit? Danke im Vorraus, Patrick

Patrick · 25.10.2016, 09:05

Ok Problem hat sich von selbst gelöst, der Treiber war schon auf dem System (hätte ich auch früher probieren können :P)

Erik · 12.11.2016, 11:13

Ich habe den Treiber von dieser Seite für einen Mac (10.12.1) heruntergeladen und installiert. Wenn ich dann das Pretzel-Board (IOT Adventskalender 2015) über USB anschließe, stürzt der Mac 5s später ab. Dies passiert mit verschiedenen Boards unmittelbar und systematisch.

fk · 12.11.2016, 12:29

Hallo, vielleicht hilft die folgende Seite weiter: https://github.com/adrianmihalko/ch340g-ch34g-ch34x-mac-os-x-driver

Horst Sievert · 19.11.2016, 10:47

Habe gerade den Conrad-Adventskalender IoT erhalten und das 1 Fenstervorzeitig geöffnet. Ich nutze ein MaccBook Air und Arduino IDE mit dem NodeMCU und dem Arduino. Keine Probleme! Sobald ich aber das NanoESP in die USB-Buchse stecke, stürzt der Mac ab. Das hat sich auch nicht geändert, nachdem ich den o.a. Treiber für Mac installiert habe. Und nun?

Mick · 20.11.2016, 00:15

Hallo, kleine Ergänzung zur Treiberinstallation unter Windows: Das ZIP-File CH341SER.zip muss "richtig" entpackt werden, damit SETUP.EXE korrekt läuft und der Treiber installiert wird. (Z.B. im Explorer: Rechtsklick auf das ZIP-File, dann "Alle extrahieren") Der Explorer zeigt den Inhalt von ZIP-Files zwar auch ohne Entpacken an, aber das reicht für SETUP.EXE noch nicht.

Andreas Nösberger · 21.11.2016, 22:20

Ich hatte genau das gleiche Problem mit dem Sierra OS auf dem Mac. Man benötigt da einen neueren Treiber. Bei mir hat es anschliessend ohne Probleme funktioniert. https://github.com/jimaobian/CH34x_Install_V1.3/blob/master/CH34x_Install_V1.3.zip Hier gibt es noch eine genau Anleitung wie man den alten Treiber sauber deinstalliert.

marc · 23.11.2016, 18:28

Bei mir war mal ein Billig-USB-Kabel die Ursache des Problems. Versuch mal ein qualitativ gutes Kabel

Gazyrlezon · 01.12.2016, 12:58

Hallo, wollte nur grad darauf hinweisen dass scheinbar das Makefile unter Linux nicht funktioniert (make bricht ab). Kein größeres Problem für mich (der Treiber ist bei den Arch-Linux Arduino Paketen offenbar mit dabei), könnte aber für Leute mit anderen Distros eher unangenehm werden …

Michael · 01.12.2016, 17:49

Schei… 1. Dezember. Ih wollte das Board aus dem Adventskalender an meinem iMac anschließen. Es leuchten 3 LED 2 blaue und 1 rote, auch ein WALN wird angezeigt, aber über die ip-Adresse passiert nichts ;-( . Auch zeigt der Systembericht im Apfelmenü nichts an. Ich habe es Board an einem HUB, aber auch direkt am Mac geht es nicht. Auf dem Mac läuft Yosemite. Den Treiber habe ich schon 2 mal installiert.

fk · 01.12.2016, 17:54

Hi, ein paar Nutzer haben berichtet, dass es mit einem anderen Browser (nicht Safari) funktioniert hat

Dick · 01.12.2016, 18:01

@ Linux: Der Treiber war bei meiner aktuellen Dabianversion schon dabei. Anschließen und gut wars ;-)

Michael · 01.12.2016, 18:06

Hab es aber mit Chrome probiert, geht auch nicht, auch nicht mit Firefox? Habe schon 2 verschiedene Kabel probiert, das eine ist dein Datenkabel von einem Samsung Handy. Wenn ich WLAN drauf will, brauch ich doch normalerweise auch keine Treiben, oder?

Michael · 01.12.2016, 18:11

immer wenn ich die Adresse 192.168.4.1 aufrufe blinkt auf dem Board 3-4 mal eine gelbe LED (D5)

Michael · 01.12.2016, 18:47

kann das Ding kaputt sein? Firefox kommt immer mit der Meldung . 192.168.4.1 hat keine Daten gesendet. Schei…..

Michael · 01.12.2016, 19:06

Soooo…. Zur Info für Mac-Besitzer die Kaspersky laufen haben. Den müsst Ihr ausschalten. Nachdem ich den beendet hatte klappte die Verbindung zum Board über WLAN und auch das hochladen einen Programmes (Blink) funktionierte problemlos.

Nick · 01.12.2016, 19:29

hallo ich kann die zip datei nicht öffnen somit kann ich den driver auch nicht installieren. was soll ich machen. Ps habe windos 8.1 Version mit bing

JanR · 01.12.2016, 21:39

7-zip ist ein gutes Programm zum entpacken von zip-Dateien http://www.7-zip.de/

Lars · 01.12.2016, 22:31

Hallo, hab den gleichen Fehler gemacht und versucht zu compilieren. Unter Linux reicht anschliessen :-). Der Treiber ist seit 2011 im Kernel.

juidth · 02.12.2016, 21:20

Driver install failure! habe ich auch :-[ bei Windows 10

Sven · 02.12.2016, 22:16

Bei mir hat Firefox funktioniert. Safari nicht.

Chard · 03.12.2016, 00:06

Hallo, habe einem iMac mit macOS Sierra (also Version 10.12.1) den Defaukt Driver (oben auf diese Seite) hat meinem iMac zum 'Blue Screen' animiert mit jeder Verbindung des Nano Boards. (echt etwas was einem Happy macht) Geholfen würde ich mit folgende Driver: https://github.com/jimaobian/CH34x_Install_V1.3/blob/master/CH34x_Install_V1.3.zip was oben als Link ebenfalls als erste alternativ steht. Haben wie gefordert gebootet, habe das Nano Board verbunden, sofort alles i.O. Habe den WLAN geswitched, ales i.O. und den Board verbunden. Benutze dabei den Firefox 50.0.2 alles i.O. als FW habe ich McAfee - diese läuft noch.

Chard · 03.12.2016, 00:08

will write my other blog in English… :-)

ich sag meinen Namen nicht · 03.12.2016, 18:39

das Bord hat beim Connecten mein neues Macbook Gecrasht… und zwar immer bei Kontackt…

fk · 03.12.2016, 18:44

Hallo, vermutlich ein Treiber Problem. Benutzt du Sierra? Im Text stehen Links zu alternativen Treibern

Alex · 20.12.2016, 09:06

mein iMac (El Capitan) crasht auch wenn ich das Board anschließe :(

andreas · 20.12.2016, 11:08

Mit folgender Anleitung: https://www.simplicate.info/2016/09/16/ch340-drama-osx-10-12-sierra-16a313a/ diesen Treiber installieren, dann funktioniert es: https://github.com/jimaobian/CH34x_Install_V1.3/blob/master/CH34x_Install_V1.3.zip

masterkey · 15.01.2017, 21:14

Hallo, ich habe letztes Jahr den Adventskalender IoT 2015 gehabt. Nun brauche ich für ein Projekt einen ESP8266 und einen Arduino Due. Den Due habe ich schon. Kann ich als ESP8266 einfach das Pretzelboard verwenden und nur die Pins am hinteren Teil anschließen? Oder funktioniert das nicht so einfach?

Kurandas · 20.03.2017, 13:31

Super, vielen Dank, hat mir auch geholfen - erstaunlicherweise ging es im April noch (mit dem Board vom letzten Adventskalender)… Und plötzlich meint der Laptop den Port nicht mehr zu erkennen…

Finn · 31.07.2017, 07:59

Ich habe dasselbe Problem wie juidth. kann mir bitte jemand weiterhelfen?

martinpi · 29.10.2017, 12:11

Ich habe das gleiche Problem, Code 52 Fehler, unter Windows 7. Als Administrator installiert, de-installiert und wieder installiert, im Gerätemanager de-installiert und wieder installiert, usw.

martinpi · 11.11.2017, 07:20

So, die Lösung war: Umsteigen auf Ubuntu Linux. Dort klappt die Verbindung mit dem Arduino Nano "out of the box", wobei noch ein Problem bei dem Zugriffsrecht für die serielle Schnittstelle zu lösen war. Die IDE nicht aus den Paketquellen installieren, weil dort nicht die aktuelle Version zu finden ist, sondern von der Arduino-Homepage.

A. Loy · 03.12.2017, 11:08

Wollte grade den Treiber installieren auf Windows 10. Die .exe Datei ist aber leider fehlerhaft und lässt mich den Treiber nicht installieren. Können Sie das beheben?

Carla · 03.01.2018, 17:19

Hi all, the Driver doesn't run on my MACOS High Sierra 10.13.2. Can you help me in some way? Thank you!

Morliv · 24.01.2018, 22:11

huhu, vielleicht hilft es ja noch oder jemand anderem. Ich hatte das gleiche Problem unter WIN10. Wenn man das Zip zuerst mit Rechts-Klick "Alle extrahieren …" entpackt und dann die Setup.exe in dem entpackten Ordner ausführen.

Joe · 31.03.2018, 19:41

And this is supposed to be fun? A horribly rudimentory manual and after hours still no output on the serial monitor. Windows10, latest arduino. baud rate obviously checked and correct. But no ouput whatsoever visible, although when pressing enter after typing AT I do see a response in flashing LED on the Nano. Suggestions are welcome.

mbednar · 18.05.2018, 07:45

An alle Mac-User: Vorsicht bei der Treiberauswahl! Es funktioniert nur der Treiber in der Version 1.4 mit macOS High Sierra 10.13.4 oder ähnlich. Die Version 1.3 führt unweigerlich zum "Crash" des gesamten Systems! Wer versucht hat den die Version 1.3 zu installieren muß vor Installation der Version 1.4 die USB Verbindung zum IOT-Board trennen und den beschriebenen Deinstallationsvorgang über die Konsole durchführen. Anleitung ist hier zu finden: https://github.com/adrianmihalko/ch340g-ch34g-ch34x-mac-os-x-driver Neustart nicht vergessen ;-) Anbei der Link zum Treiber für macOS HIgh Sierra: https://github.com/adrianmihalko/ch340g-ch34g-ch34x-mac-os-x-driver/blob/master/CH34x_Install_V1.4.pkg Gutes Gelingen!

Thomas Siegel · 05.10.2018, 12:34

Hoffe es liest noch jemand. Habe den Adventskalender wieder mal hervorgeholt. Treiberinstallation ist ok. sehe ich auch im Gerätemanager. Auf dem Board leuchten aber nur D6 und D2 in rot und blau. D3 bleibt dunkel. Hat jemand eine Idee? ist das Board defekt? Über einen Hinweis würde ich mich freuen.

thymjan · 13.11.2018, 22:51

Hurra! Es gibt neue Treiber (Version 1.5) direkt vom Hersteller, die unter macOS Mojave funktionieren: http://www.wch.cn/download/CH341SER_MAC_ZIP.html Ohne diesen Treiber stürzt macOS beim verbinden ab…

smac · 08.01.2019, 21:58

Also, habe alles probiert, bei mir klappt es leider nicht. :-( Macbook Pro 2016. Könnte das an dem USB adapter liegen ???

Olaf Krauss · 18.08.2019, 21:33

Hallo zusammen, das Ding funktionierte erst mit der Arduino IDE 1.8.9. Leider ist die Firmware-Version des ESP 8266-Chips ein Uraltding, Version 0.22. Dann kam aber das Sterben in Raten. Ohne Übertragung eines neuen Programms trat plötzlich ein Fehler nach dem anderen auf. Dabei war ich immer noch beim 1. Programm der Conrad-Version. Nun funktioniert die Kommunikation zwischen dem Arduino Nano und dem ESP-Chip auf dem Board überhaupt nicht mehr. Die Kommunikation zwischen Rechner und dem Arduino Nano aber noch tadellos. 25 Euro umsonst in den Sand gesetzt. Das schlechteste Produkt, was ich jemals bei Conrad erworben habe.

fk · 21.08.2019, 09:40

Hallo, ist es möglich, dass Sie den ESP-Chip über ein AT-Kommando komplett zurückgesetzt haben? In dem Fall stellt sich der ESP8266 Chip auf eine Baudrate von 115200 um kann nicht mehr von Arduino angesprochen werden. Abhilfe schafft das Initialisierungsprogramm. Sie finden das Programm hier: https://iot.fkainka.de/wp-content/uploads/2015/12/ConfigTest2.zip Was die AT-Firmware angeht: diese ist in der Tat nicht mehr auf dem neusten Stand. Es gibt aber eine Möglichkeit die Firmware upzudaten. Ich stelle diese Woche eine Anleitung dazu auf diese Seite. Viele Grüße, Fabian Kainka

somphob_p · 24.08.2019, 11:19

Hello I bought the Franzis Maker Kit Internet of Things from Elektor. The kit come with the German User Manual. Could you please help me to provide the download file for English User Manual please. Thank you very much

BM · 17.09.2019, 16:12

wo findet sich die Anleitung?

David Palmer · 10.12.2019, 18:41

I cant get the Maker kit Prezel to accept upload from the Arduino IDE on my Windows 10 laptop. I get "avrdude: stk500_getsync() … not in synch resp=0x00" twice, then the same with 0xe0 8 more times. Any suggestions please?

fk · 10.12.2019, 21:14

Hello, in the newer IDE you have to chose Arduino Nano (old Boodloader) to make it work. Maybe this is the reason for your error?

TannenBaum · 24.12.2019, 11:21

Wie installiert man das auf Ubuntu? Ich mach recht selten was mit Linux. Ich hab die Dateien bereits gedownloadet und entpackt, aber dann komm ich gerade nicht weiter. Wie gehe ich weiter vor?

Walter · 02.02.2020, 18:14

Das würde mich auch interessieren…. Die Version im Auslieferungszustand ist bei mir fast fünf Jahre alt: "AT version:0.22.0.0(Mar 20 2015 10:04:26) SDK version:1.0.0" Die Arduino IDE bietet mir unter dem Menü "Werkzeuge" den Punkt "Wifi101/WIFINina Firmware Updater" ist das der Punkt zum Updaten der Firmware? Es wäre gut gewesen, wenn das Handbuch gerade den Einstieg in die IDE besser erklären würde, denn so sind schon die ersten Schritte eher mühsam und frustrierend. Dafür steht dort mehrmals der Projektcode auf der Franzis-Seite, was niemand braucht

Walter · 02.02.2020, 18:14

Danke, das hat mir sehr geholfen!

Sabet · 02.02.2020, 20:46

ich glaub ich hatte letzendlich garnichts installiert sondern nur nur in der software das alte board ausgewählt. ich hab dazu ein youtube video gemacht. sollte dort zu finden sein.

Alex · 09.02.2020, 18:48

Ich habe das selbe Problem.

ELD · 17.02.2020, 23:43

Thank you, this was exactly my problem too. With the old bootloader all is fine.

Alex · 18.02.2020, 00:46

Ich habe den Treiber jetzt auf einem anderen Rechner installieren können. Es scheint ein Problem mit den Sicherheitseinstellungen, bzw. Antivirus Programm zu sein.

Grg · 02.06.2020, 16:46

Doppelklick auf die Datei "install.sh", dann auf "Ausführen" klicken. danach sollte ein Arduino-Icon auf deinem Desktop sein.

Tido · 22.01.2021, 20:31

Hallo fk, ich habe genau das Problem. Auf 115200 Baud bekomme ich auf dem Seriell Monitor Log ausgaben, aber ich kann per Arduino nicht das Sketch hochladen. Wie bekomme ich das ConfigTest2 Programm hochgeladen. Danke im voraus!
