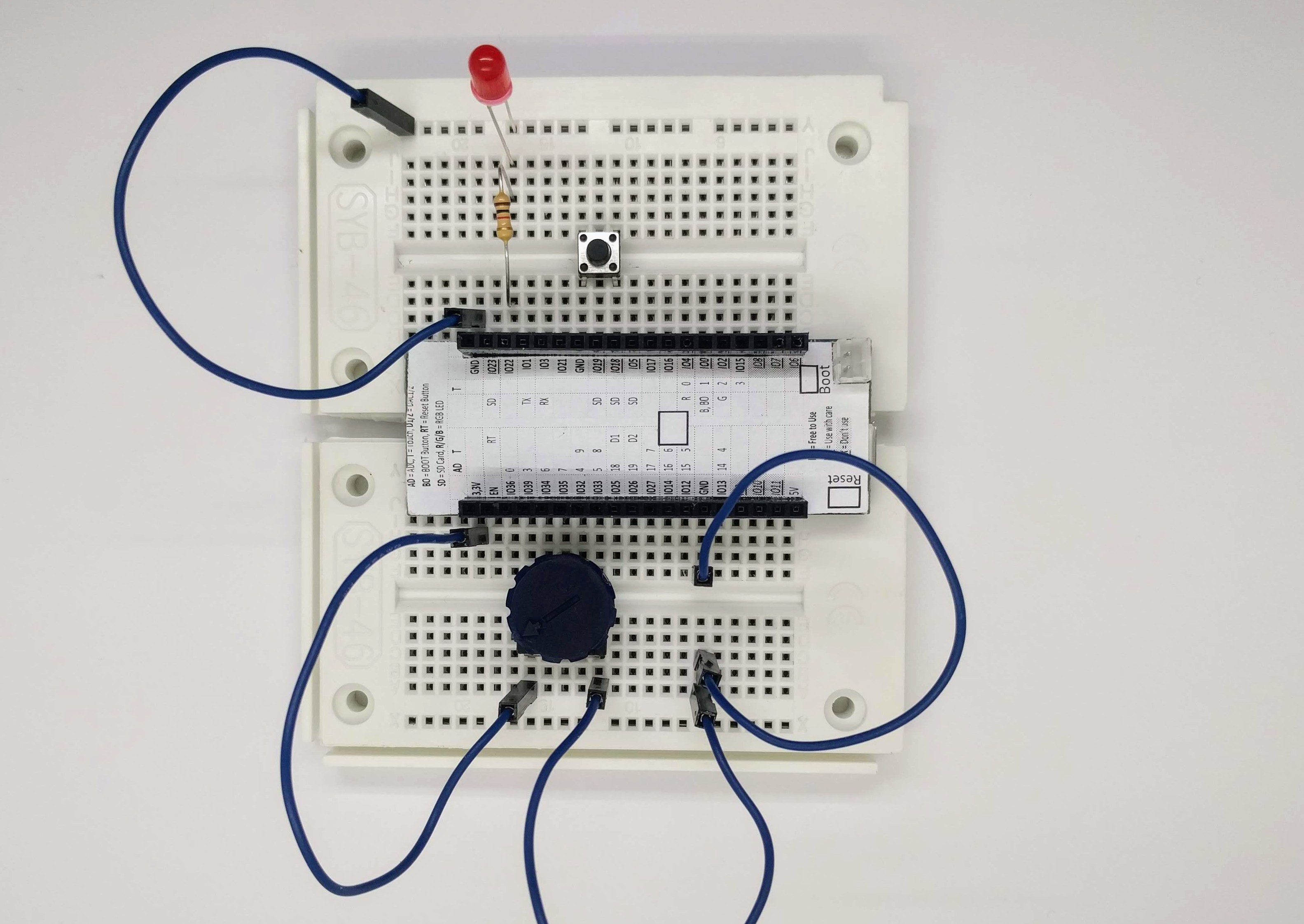

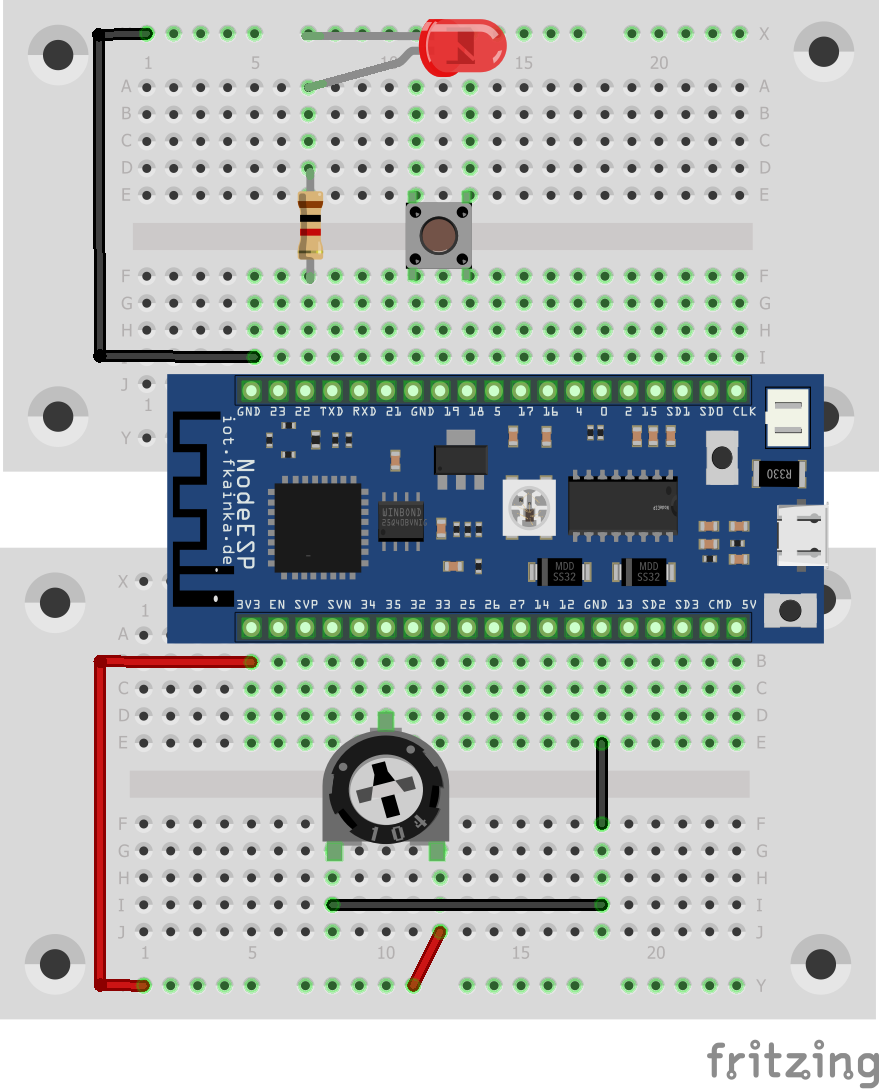

Hinter dem achten Türchen des Adventskalenders befindet sich ein Potenziometer, das hier als Spannungsteiler verwendet wird. Sie können eine Spannung zwischen 0 V und 3,3 V einstellen, die vom Board gemessen und an Node-RED übertragen wird. Zusätzlich zu dem Treppenhauslicht von gestern können Sie so auch Messwerte übertragen.

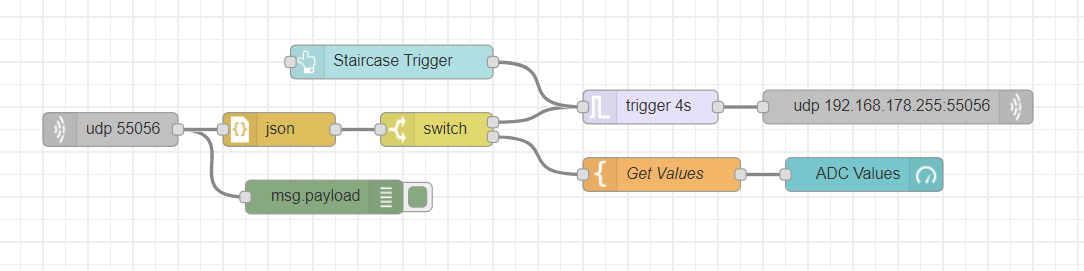

Den Flow von heute bekommen Sie wie gewohnt in dem Pastebin Frame. Vergessen Sie nicht, den gestrigen zu deaktivieren und eventuell die Sende-IP anzupassen. In dem heutigen Flow wird außerdem ein neuer Node für das Dashboard verwendet, nämlich ein Gauge (Messgerät), über das der gemessene Wert visuell dargestellt wird.
Wenn Sie das Programm des heutigen Tages aktivieren, werden Sie sehen, dass sich das Gauge-Element (Zeigerinstrument) auf der Dashboard-Seite etwa alle zwei Sekunden aktualisiert und die neuen Messwerte anzeigt. Wenn Sie nun an dem Rädchen des Potis drehen, verändern sich diese Werte. Dieser Messwert könnte für verschiedene Anwendungsfälle genutzt werden, beispielsweise um die Helligkeit der LED zu variieren oder die Leuchtdauer des Treppenlichts einzustellen, also typische Anwendungen in Ihrem Smarthome.
Für die, die wie gestern auch ein Problem mit UDP-Broadcast unter OSX haben:
Voila, es läuft alles…
