Tag 10: Deep Sleep

Hinter dem heutigen Türchen finden Sie ein Batteriefach für drei A-Batterien (4,5 V), um das Board unabhängig von einer Steckdose betreiben zu können. Für einen sparsamen Batteriebetrieb gibt es den DeepSleep-Modus. Dieser erlaubt es dem Board, in einen Tiefschlafmodus zu wechseln und so gut wie gar keinen Strom zu verbrauchen. Nach einer gewissen Zeit weckt sich das Board selbst auf und erfüllt eine kleine Aufgabe, um kurz danach wieder schlafen zu gehen. Durch die langen Schlaf- und kurzen Wachzeiten spart dieser Modus viel Energie und kann das Board so über Monate über die Batterien versorgen. Der Aufbau von heute verwendet wieder den Lichtsensor und bekommt zusätzlich eine Drahtbrücke von Pin 23 nach GND.

Stellen Sie zunächst das Programm des heutigen Tages ein. Wenn sich nun das Board resettet, blinkt die Status-LED zwar kurz grün, erlischt dann aber wieder. Nach ca. 20 Sekunden geht das Spiel von vorne los, der Deep-Sleep-Modus ist also aktiv.

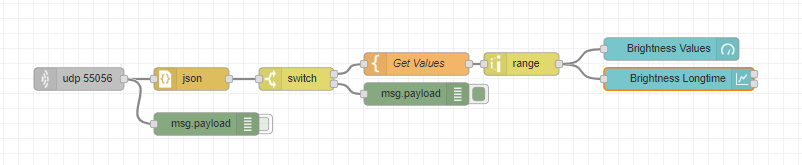

Der Flow des heutigen Tages besteht aus einem Gauge und einem Chart. Ein Chart dient dazu, mehrere Messwerte über eine Zeitperiode grafisch aufbereitet darzustellen. Heute wurden die Messwerte übrigens mit einem Range-Node umgedreht, sodass eine starke Helligkeit auch einen hohen Messwert auf dem Gauge und dem Chart liefert. Sie können nun also die Node-RED-Instanz auf einem Rechner oder Raspberry laufen lassen, während Sie das Board mit den Batterien irgendwo platzieren und dort die Helligkeit über einen ganzen Tag verteilt messen.

Hinweis: Wenn das Blinken der Status-LED alle 20 Sekunden Sie stört, beispielsweise weil Sie die Lichtverteilung in Ihrem Schlafzimmer über Nacht messen wollen, können Sie diese auch einfach auf der Konfigurationsseite deaktivieren. Um den Deep-Sleep-Modus zu verlassen, müssen Sie lediglich die Drahtbrücke an Pin 23 wieder herausnehmen und das Board resetten oder einen Deep-Sleep-Zyklus abwarten.
